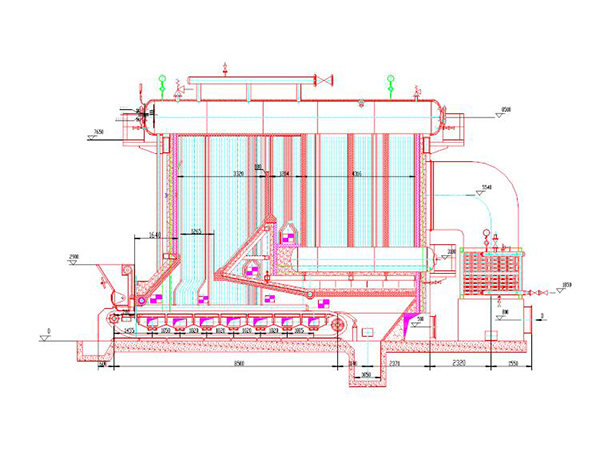

大型燃煤热水锅炉

　　

锅炉整体布置结构特点：

　　锅炉水冷系统

　　本锅炉水冷系统由上、下锅筒，前侧下集箱，后侧下集箱，前横集箱、后横集箱，集汽集箱，水冷壁管、对流管束管、下降管和省煤器等主要部分组成。

　　锅炉本体采用双锅筒、纵置式结构，锅炉左右侧水冷壁和前后水冷壁构成了锅炉的辐射受热面;上下锅筒间布置了对流管束管，组成了锅炉的对流受热面。

　　该锅炉采用了非沸腾式铸铁省煤器，铸铁省煤器具有结构简单，抗腐蚀，耐磨损，使用寿命长，传热效果好等优点。

　　锅炉构架

　　本锅炉为上支撑结构，锅炉本体部分构架采用四根钢柱，柱间由多层横梁相连接，柱顶设有连接板，以便连接。柱脚底板焊在炉排箱梁支架上，锅炉钢架半含在炉墙内，对炉墙起到保护作用。

　　锅炉炉墙及护板

　　本锅炉全炉采轻型炉墙，外加起鼓护板，散装结构。

　　为使锅炉炉墙受热膨胀不产生裂纹，在炉墙四周和挡烟墙两侧均设有20mm膨胀缝，管子穿墙处均缠以Φ20硅酸铝耐火纤维毡，以保证可靠的膨胀余量。

　　炉拱

　　为了加强炉内气流的混合，合理组织炉内的热辐射和热烟气流动，本锅炉采用合理的前后拱配合，前拱高而短，后拱低而长，使烟气在喉口处相互扰动，形成烟气涡流，既可将从后拱喷出的高温烟气引向前拱区，以强化新燃料的着火；又可以保证旺盛燃烧区在后拱下面。这种燃烧技术既有利于保证新燃料的稳定着火，又能保证燃料残碳的充分燃烬，不但具有着火稳定、燃烧效率高的优点，而且具有较广的燃料适应性。

　　锅炉型号：

　　SZL（W）21-1.25/130/70-AII

　　SZL（W）29-1.25/130/70-AII

　　SZL（W）46-1.25/130/70-AII

　　SZL（W）58-1.25/130/70-AII

　　SZL（W）64-1.25/130/70-AII

　　SZL（W）70-1.25/130/70-AII
