DZL(W)系列燃煤锅炉

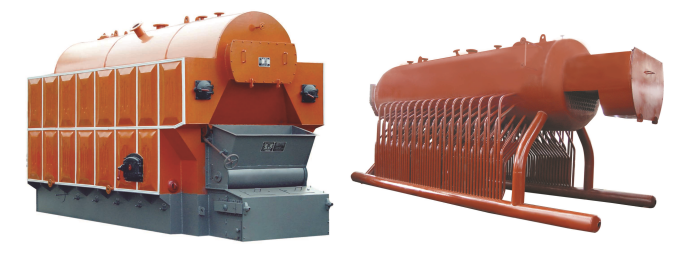

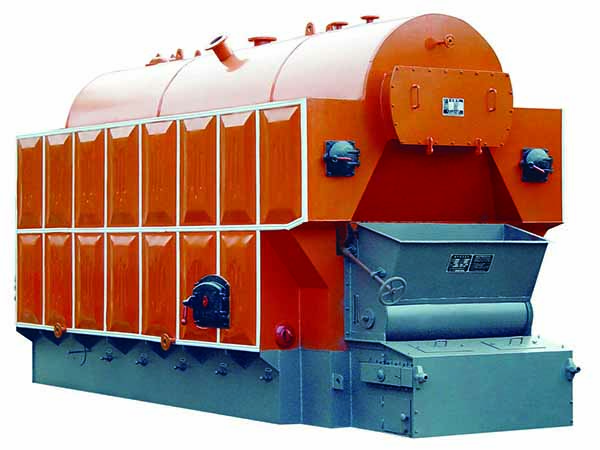

DZL(W)系列单锅筒纵置式新型水火管链条(往复)炉排蒸汽热水锅炉

　　结构特点：

　　本系列锅炉采用凸形管板，改善了管板的应力水平，提高管板柔性，防止原平管板焊缝裂纹现象，取消拉撑件，使结构简化；烟管采用螺纹烟管，减薄烟气沿管壁的层流层，增大传热系数；锅炉本体采用四回程布置，第三回程采用翼形烟道，锅筒底部不受火焰直接辐射，降低锅炉底部热负荷，防止锅炉底部鼓包，可根据煤种选定链条炉排或往复炉排及炉拱形式，使燃烧更加充分，提高燃烧效率；炉内采用回水引射装置，使锅炉水循环达到最佳状态，保证锅炉安全运行；设有烟尘分离室，降低烟尘排放浓度，达到国家环保要求。该炉具有结构紧凑、传热效率高、安装方便、运行安全可靠等特点。

　　蒸汽锅炉型号：                                                          热水锅炉型号：

　　DZL（W）1-0.7-AII                                                   DZL（W）0.7-0.7/95/70-AII

　　DZL（W）2-0.7-AII                                                   DZL（W）1.4-0.7/95/70-AII

　　DZL（W）4-1.0-AII                                                   DZL（W）2.8-0.7/95/70-AII

　　DZL（W）6-1.25-AII                                                 DZL（W）4.2-0.7/95/70-AII

　　DZL（W）8-1.25-AII                                                 DZL（W）5.6-0.7/95/70-AII

　　DZL（W）10-1.25-AII                                               DZL（W）7.0-1.0/115/70-AII

　　DZL（W）15-1.25-AII                                               DZL（W）10.5-1.0/115/70-AII

　　DZL（W）20-1.25-AII                                               DZL（W）14-1.0/115/70-AII

　　注：蒸汽锅炉压力分为：0.7MPa                                 注：热水锅炉出水温度分为：95℃、115℃

　　1.0MPa、1.25MPa、1.6MPa。                                                                              130℃。
